產品型號:WX-QSZ04
產品價格:電議
產品品牌:萬象環境
更新時間:2025-05-16
一、水質在線監測系統產品介紹
水質在線監測系統又稱ph電導率水溫在線水質監測設備,取水水質監測系統,水質在線監測系統是一款一體化抽取式微型水質自動監測站,采用高度集成技術,在一個機柜內實現了自動水質監測功能。可用來監測PH、溫度、濁度、電導率、溶解氧、COD、氨氮、懸浮物、總氮等水質參數,
1.概述
QSZ04供水水質站是基于物聯網技術的綜合傳感器采集、顯示、分析系統,供水水質監測微系統,由穩流排氣單元、分析測試單元、系統控制單元和遠程通訊單元等組成,具備完善的供電、防雷、網絡通訊等功能。
2.產品定位
QSZ04微型水質自動監測站
水質自動監測站具有自動監測功能,一體化抽取式微型水質自動監測站主要監測項目為:PH、溫度、濁度、電導率、溶解氧、COD、氨氮、懸浮物、總氮等。它采用高度集成技術,在一個機柜內實現了自動水質監測功能。
該設備可廣泛用于河流、城市或村鎮自來水廠、自來水輸水管網、自來水二次供水、用戶末梢、室內游泳池、大型凈水設備和直飲水等水質在線監測,是水廠生產過程控制、水利水務管理、衛生監督等領域必不可少的在線分析設備。
3.功能與特點
·GPRS聯網4G
·支持?jǐn)U展RJ45聯網
·支持?jǐn)U展傳感器遠傳
·支持LED屏顯示7.0寸觸摸控制屏
·支持?jǐn)U展安卓屏顯示、存儲
·擴展安卓屏支持2G數據存儲、U盤數據導出
·支持一路RS485 modbus-RTU協議從站
·支持多通道RS485 modbus-RTU傳感器擴展
·配套物聯網數據展示、存儲、分析平臺
·平臺支持TCP短鏈接、HTTP協議等多種協議數據轉發
二、水質在線監測系統系統組成
供水水質監測微系統由供電單元、水泵控制單元、分析測試單元、顯示單元、水泵單元和遠程通訊單元及集成箱主體單元組成。
1.供電單元
電源AC220V。
2.水泵控制單元
智能型自吸泵最高揚程:25m開口流量:1.8m3/h
3.分析測試單元
分析測試單元,主要由pH、溶解氧、電導率、濁度、ORP、溫度傳感器構成,通過螺紋或緊配固定件固定于流通池上,傳感器主要參數如下:
序號 | 傳感器類型 | 測量范圍 | 測量原理 | 測量精度 | 配置 |
1 | 溫度 | 0~50℃ | 高精度數字傳感器 | ±0.3℃ | √ |
2 | 電導率 | 0~5000uS/cm | 接觸式電極法 | ± 1.5% | √ |
3 | pH | 0~14(ph) | 電化學(鹽橋) | ± 0.1PH | √ |
4 | 溶解氧 | 0~20mg/L | 熒光壽命法 | ± 2% | √ |
5 | 氨氮 | 0-100.00mg/l | 離子選擇電極法 | ±1mg | |
6 | 濁度 | 0~40NTU(選) | 散射光法 | ± 1% | |
7 | COD | 0~500mg/ L | UV254 吸收法 | ±5% |
注意:傳感器安裝時不能倒置或者水平安裝,至少傾斜15度角以上安裝,以上水質傳感器工作環境0-50℃,<0.3Mpa

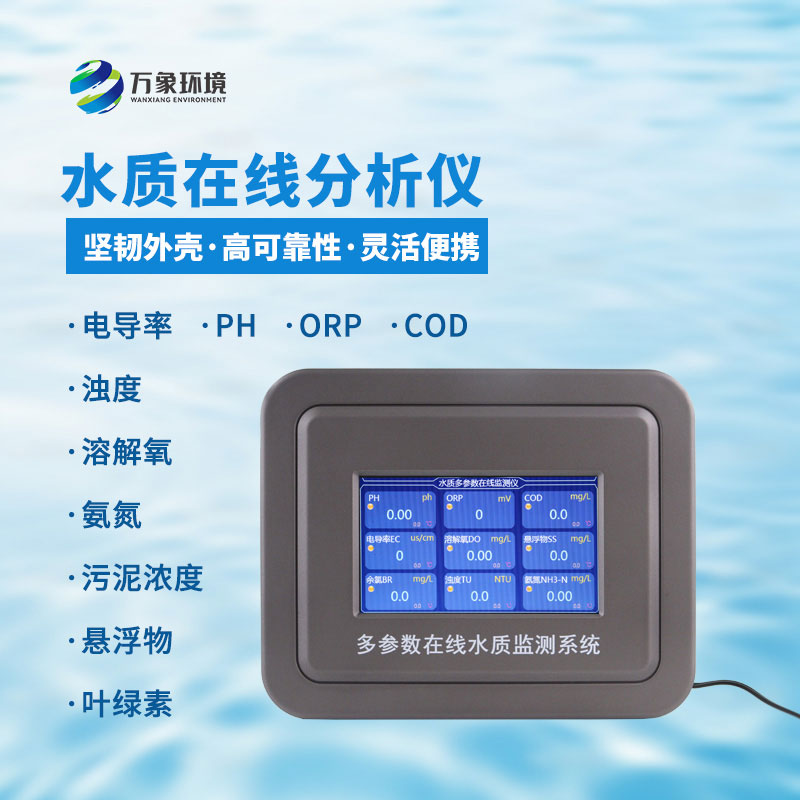

4.顯示單元
多參數監測儀,安裝于柜門處,進行數據采集、解析、顯示、通訊、數據保存操作,
·安卓版本:4.4.2·CPU:四核Cortex?-A7·RAM/ROM:512M/4G·屏幕:7寸電容觸屏·供電:12V/1A·支持U盤擴展,支持內存卡擴展
5.遠程通訊
RS485接口MODBUS-RTU通訊協議出廠設備地址6十進制支持03功能碼讀取數據
6. 設備箱主體單元
安裝方式 | 機柜落地是安裝,基座。 |
外形尺寸 | 1684mm*560mm*510mm 50-100mm可調 |
外殼材質 | 216不銹鋼。 |
防護等級 | IP54 |
供電 | 市電AC220V |
進水口 | 4分PE管 |
出水口 | 6分凈水器PE管 |
排污口 | 4分凈水器軟管,(也可手動定期排污) |
自吸泵 | 電機功率:200W |
額定電壓:AC220V/50hz | |
水泵尺寸210*145*245/mm | |
最大吸程:8m 最高揚程:25m | |
開口流量: 1.8m3/h | |
配套傳感器(選) | PH:0-14溶解氧: 0-20mg/L濁度:0-40NTU電導率:0-5000us/cm溫度:0 °C ~ 50 °C |
